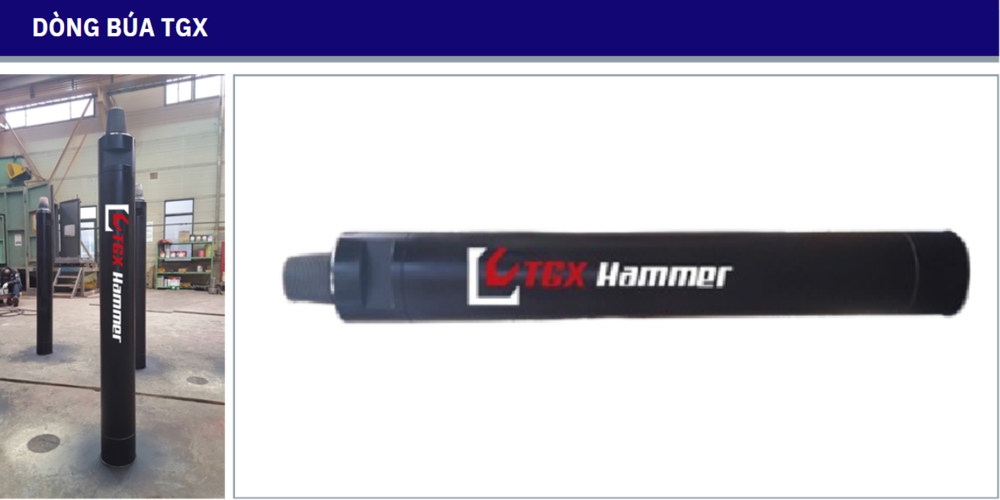

- Búa TG là dòng thiết kế búa khoan lỗ mới nhất.
- Trong các thử nghiệm gần đây, seri búa TG cho thấy cải tiến rõ rệt về lực và chất lượng khoan ngày càng hiệu quả.
TÍNH NĂNG- LỢI ÍCH
- Thiết kế mang lại hiệu suất cung cấp tối đa năng lượng đầu ra.
- Cung cấp giải pháp giải quyết các lỗ khoan kích thước lớn hơn.
- Quy trình kiểm soát chất lượng đảm bảo tối ưu độ bền.
- Quy trình lắp ráp, bảo trì đơn giản.
- Cơ cấu bắt mũi khoan cải tiến.

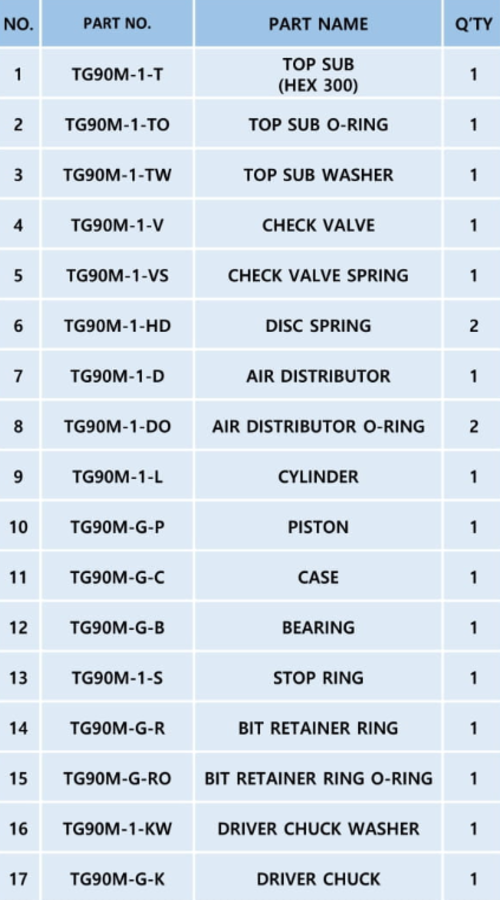

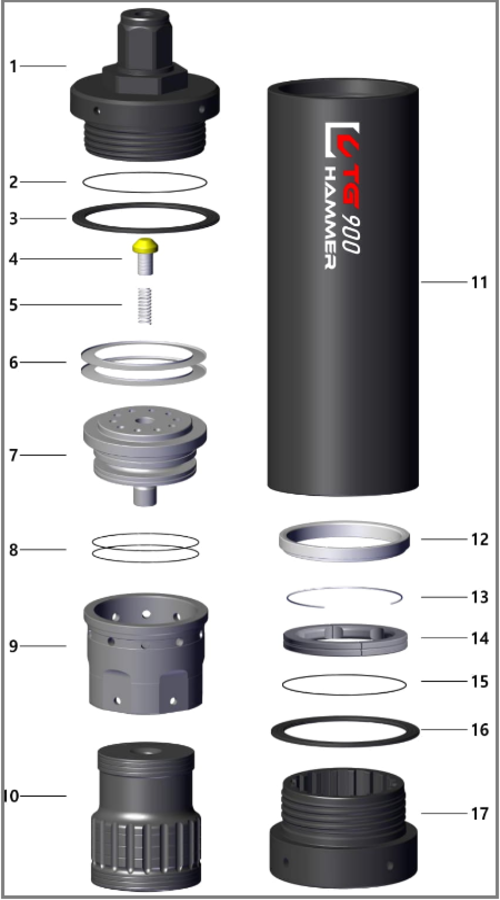

CẤU TẠO

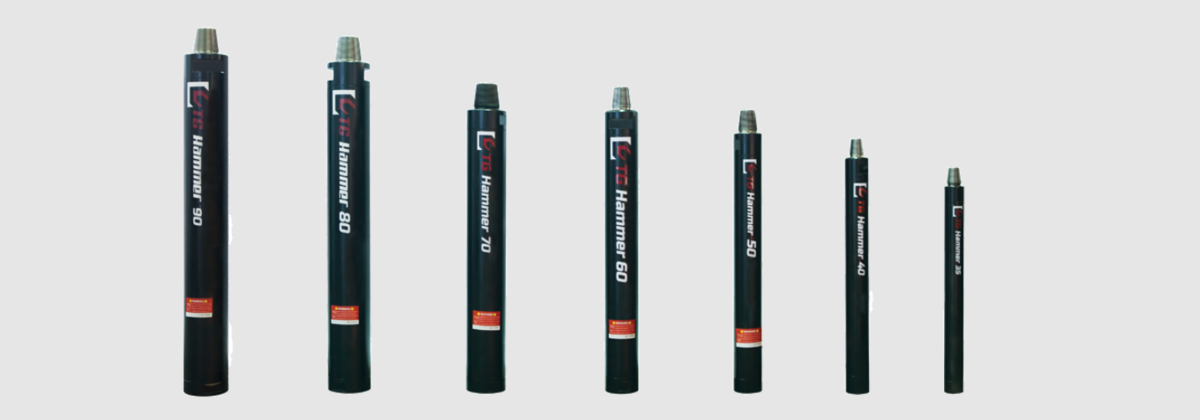

1. DÒNG BÚA NHỎ
.png)
| MODEL | TG35 | TG40 | TG50 | TG60 | TGR60 | TG70 | TG80 | TGR80 | TG90 |
| Khớp nối | API 2 3/8" Reg. Pin | API 2 3/8" Reg. Pin | API 3 1/2" Reg. Pin | API 3 1/2" Reg. Pin | API 3 1/2" Reg. Pin | API 4 1/2" Reg. Pin | API 4 1/2" Reg. Pin | API 4 1/2" Reg. Pin | API 4 1/2" Reg. Pin |
| Thân mũi khoan | DHD3.5 | DHD340 | DHD350 | DHD360 | SD6 | SD8 | DHD380 | MACH80 | TD90 |
| Đảo chiều | KHÔNG | KHÔNG | KHÔNG | KHÔNG | CÓ | KHÔNG | KHÔNG | CÓ | KHÔNG |
| Đường kính mũi khoan khuyến nghị | 93 - 105 mm (3 2/3 - 4 1/7 in) | 105 - 127 mm (4 1/7 - 5 in) | 130 - 152 mm (5 1/8 - 6 in) | 152 - 194 mm (6 - 7 2/3 in) | 152 - 194 mm (6 - 7 2/3 in) | 190 - 254 mm (7 1/2 - 10 in) | 195 - 270 mm (7 2/3 - 10 5/8 in) | 195 - 270 mm (7 2/3 - 10 5/8 in) | 219 - 290 mm (8 5/8 - 11 3/7 in) |
| Đường kính ngoài | 85 mm (3.35 in) | 98 mm (3.86 in) | 118 mm (4.65 in) | 142 mm (5.59 in) | 142 mm (5.59 in) | 168 mm (6.61 in) | 182 mm (7.17 in) | 182 mm (7.17 in) | 197 mm (7.76 in) |
| Chiều dài (không bao gồm khớp nối & thân mũi khoan) | 797.0 mm (31.4 in) | 961.1 mm (37.8 in) | 1081.0 mm (42.6 in) | 1218.5 mm (48.0 in) | 1146.5 mm (45.1 in) | 1163.0 mm (45.8 in) | 1400.0 mm (55.1 in) | 1341.5 mm (52.8 in) | 1382.0 mm (54.4 in) |
| Trọng lượng (không bao gồm mũi khoan) | 25.2 kg (55.6 lbs) | 39.7 kg (87.5 lbs) | 61.5 kg (135.6 lbs) | 104.2 kg (229.7 lbs) | 96.0 kg (211.6 lbs) | 143.4 kg (316.2 lbs) | 195.5 kg (431.1 lbs) | 188.0 kg (414.9 lbs) | 234.8 kg (517.5 lbs) |
| Kích thước đầu nối (mm) | 40 x 67 AF | 40 x 74 AF | 40 x 100 AF | 40 x 100 AF | 40 x 100 AF | 40 x 156 AF | 50 x 128 AF | 50 x 128 AF | 50 x 143 AF |
| Tiêu hao nhiên liệu [m³/phút (cfm)] | |||||||||
| 10.3 BAR / 150 PSI | 5.2 (185) | 7.2 (254) | 8.7 (310) | 12.5 (440) | 12.9 (445) | 13.6 (480) | 15.6 (550) | 15.6 (550) | 16.0 (565) |
| 13.8 BAR / 200 PSI | 7.3 (257) | 9.3 (325) | 12.0 (421) | 16.5 (578) | 15.7 (548) | 18.0 (635) | 20.4 (720) | 20.4 (720) | 21.0 (742) |
| 17.2 BAR / 250 PSI | 9.2 (324) | 11.1 (394) | 15.0 (530) | 19.8 (700) | 17.7 (625) | 22.9 (810) | 26.0 (920) | 26.0 (920) | 26.6 (940) |
| 20.7 BAR / 300 PSI | 11.7 (409) | 13.4 (468) | 18.5 (646) | 25.2 (883) | 21.9 (895) | 27.8 (972) | 31.4 (1100) | 31.4 (1100) | 32.1 (1124) |
| 24.1 BAR / 350 PSI | 13.9 (490) | 15.3 (540) | 21.5 (760) | 29.7 (1050) | 25.3 (895 | 32.5 (1137) | 36.7 (1285) | 36.7 (1285) | 37.5 (1312) |
| Phụ kiện tùy chọn có sẵn | |||||||||
| Thân mũi khoan | TD40 / SD4 / QL40 | QL50 / SD5 | QL60 / SD6 | QL60 / DHD360 | QL80 / SD8 | DHD380 / QL80 / SD8 | |||

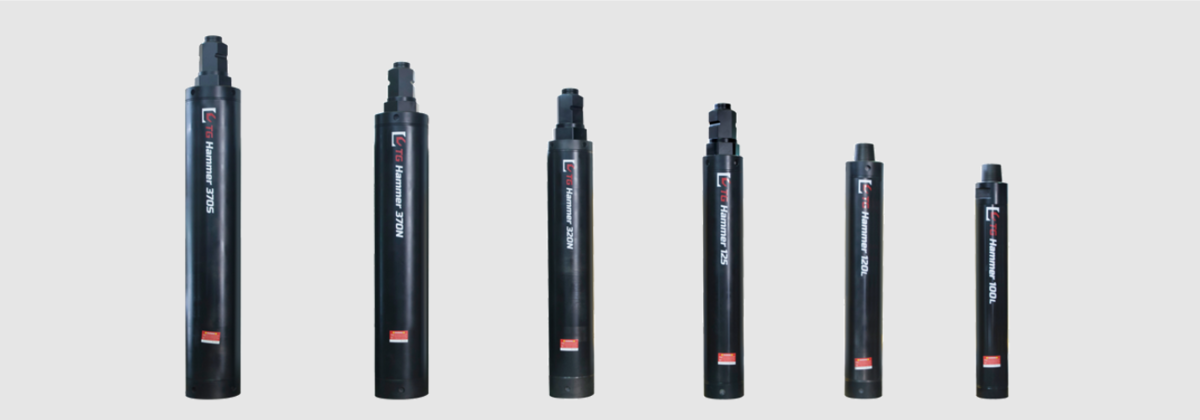

2. DÒNG BÚA TRUNG
.png)
| MODEL | TG100L | TG100N | TG120L | TG120N | TG125 | TG320N | TG320S | TG370N | TG370S |
| Khớp nối | API 6 5/8" Reg. Pin, Khớp lục giác | API 6 5/8" Reg. Pin, Khớp lục giác | API 6 5/8" Reg. Pin, Khớp lục giác | API 6 5/8" Reg. Pin, Khớp lục giác | API 6 5/8" Reg. Pin, Khớp lục giác | API 8 5/8" Reg. Pin, Khớp lục giác | API 8 5/8" Reg. Pin, Khớp lục giác | API 8 5/8" Reg. Pin, Khớp lục giác | API 8 5/8" Reg. Pin, Khớp lục giác |
| Thân mũi khoan | SD10 | SD10 | SD12 | SD12 | N125 | TG320 | TG320 | TG370 | TG370 |
| Đảo chiều | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG |
| Đường kính mũi khoan khuyến nghị | 251 - 305 mm (9 7/8 - 12 in) | 251 - 305 mm (9 7/8 - 12 in) | 300 - 445 mm (11 4/5 - 17 1/2 in) | 300 - 445 mm (11 4/5 - 17 1/2 in) | 311 - 460 mm (12 1/4 - 18 1/9 in) | 355 - 525 mm (14 - 20 2/3 in) | 355 - 525 mm (14 - 20 2/3 in) | 445 - 575 mm (17 1/2 - 22 2/3 in) | 445 - 575 mm (17 1/2 - 22 2/3 in) |
| Đường kính ngoài | 225 mm (8.86 in) | 225 mm (8.86 in) | 264 mm (10.39 in) | 274 mm (10.79 in) | 286 mm (11.26 in) | 320 mm (12.60 in) | 320 mm (12.60 in) | 376 mm (14.80 in) | 376 mm (14.80 in) |
| Chiều dài (không bao gồm khớp nối & thân mũi khoan) | 1387.0 mm (54.6 in) | 1487.0 mm (58.5 in) | 1615.0 mm (63.6 in) | 1788.0 mm (70.4 in) | 1684.0 mm (66.3 in) | 1739.0 mm (68.4 in) | 1985.0 mm (78.2 in) | 1910.0 mm (75.2 in) | 2075.0 mm (81.7 in) |
| Trọng lượng (không bao gồm mũi khoan) | 310.3 kg (684.1 lbs) | 336.5 kg (741.9 lbs) | 494.0 kg (1094.4 lbs) | 628.0 kg (1389.8 lbs) | 583.6 kg (1286.6 lbs) | 826.0 kg (1824.5 lbs) | 984.0 kg (2139.5 lbs) | 1250.6 kg (2757.1 lbs) | 1382.2 kg (3047.3 lbs) |
| Kích thước đầu nối (mm) | 70 x 165 AF | 70 x 165 AF | 4-ø40 | 4-ø40 | 4-ø40 | 4-ø34 | 4-ø34 | 4-ø40 | 4-ø40 |
| Tiêu hao nhiên liệu [m³/phút (cfm)] | |||||||||
| 10.3 BAR / 150 PSI | 24.5 (865) | 25.2 (890) | 23.9 (845) | 24.5 (865) | 25.7 (910) | 31.2 (1100) | 35.7 (1260) | 38.0 (1340) | 40.2 (1420) |
| 13.8 BAR / 200 PSI | 29.6 (1045) | 30.9 (1090) | 32.3 (1140) | 34.2 (1210) | 37.0 (1310) | 42.8 (1510) | 47.6 (1680) | 51.0 (1800) | 54.1 (1910) |
| 17.2 BAR / 250 PSI | 32.8 (1160) | 34.0 (1200) | 43.0 (1520) | 46.4 (1640) | 49.0 (1740) | 51.0 (1800) | 59.5 (2100) | 68.0 (2400) | 72.0 (2540) |
| Phụ kiện tùy chọn có sẵn | |||||||||
| Thân mũi khoan | N100 | N120 / DHD112 / DD10 | DHD112 / N120 | QL120 | N125 | SD15 / DD14 | |||

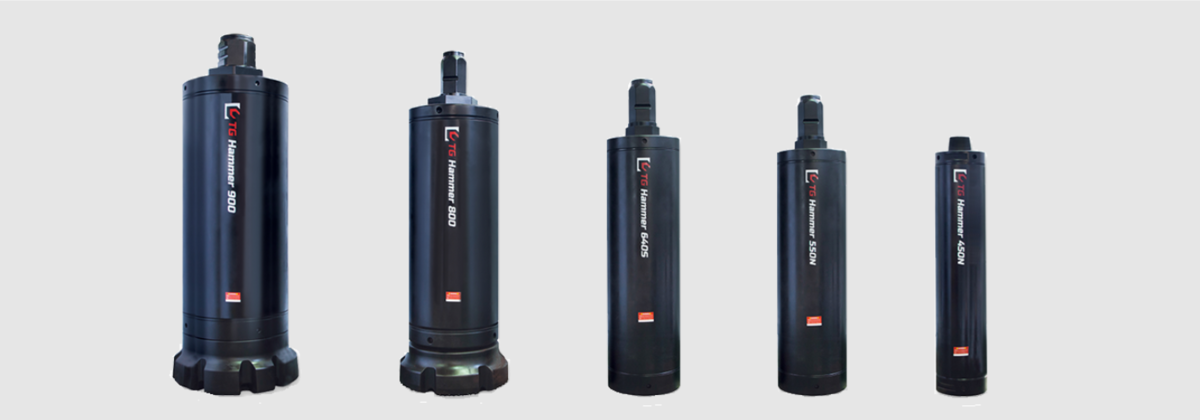

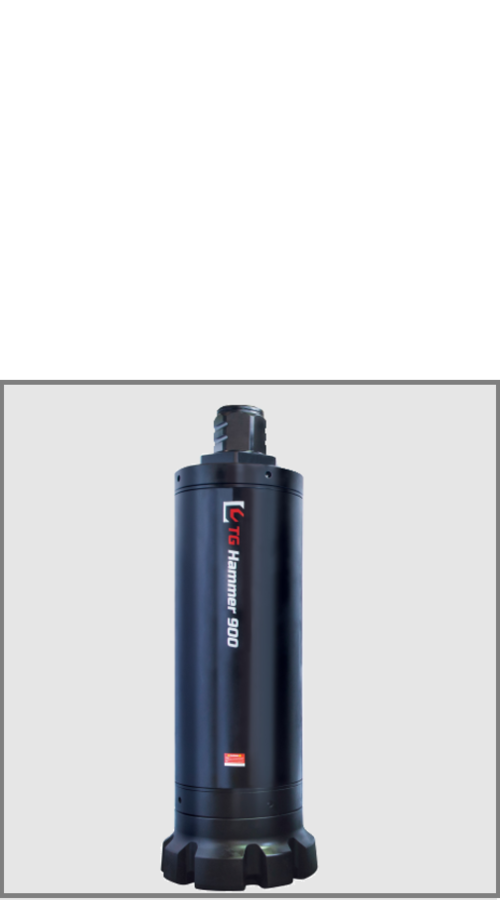

3. DÒNG BÚA LỚN
.png)
| MODEL | TG450N | TG450S | TG550C | TG550S | TG550CS | TG640C | TG800 | TG900 |
| Khớp nối | API 8 5/8" Reg. Pin, Khớp lục giác | API 8 5/8" Reg. Pin, Khớp lục giác | API 8 5/8" Reg. Pin, Khớp lục giác | Khớp lục giác | Khớp lục giác | Khớp lục giác | Khớp lục giác | Khớp lục giác |
| Thân mũi khoan | TG450 | TG450 | N240 | TG550 | N240 | TG640C | TG800 | TG900 |
| Đảo chiều | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG | KHÔNG |
| Đường kính mũi khoan khuyến nghị | 460 - 660 mm (18 1/9 - 26 in) | 460 - 660 mm (18 1/9 - 26 in) | 610 - 850 mm (24 - 33 1/2 in) | 610 - 850 mm (24 - 33 1/2 in) | 610 - 850 mm (24 - 33 1/2 in) | 710 - 975 mm (28 - 38 2/5 in) | 900 - 1250 mm (35 3/7 - 49 1/5 in) | 1020 - 1450 mm (40 1/6 - 57 in) |
| Đường kính ngoài | 415 mm (16.34 in) | 415 mm (16.34 in) | 530 mm (20.87 in) | 530 mm (20.87 in) | 530 mm (20.87 in) | 640 mm (25.20 in) | 800 mm (31.50 in) | 900 mm (35.43 in) |
| Chiều dài (không bao gồm khớp nối & thân mũi khoan) | 1872.0 mm (73.7 in) | 2065.0 mm (81.3 in) | 1872.0 mm (73.7 in) | 1997.5 mm (78.6 in) | 1967.0 mm (77.4 in) | 2134.0 mm (84.0 in) | 2173.5 mm (85.6 in) | 2195.5 mm (86.4 in) |
| Trọng lượng (không bao gồm mũi khoan) | 1474.9 kg (3251.7 lbs) | 1656.9 kg (3652.8 lbs) | 2375.0 kg (5236.0 lbs) | 2587.7 kg (5704.9 lbs) | 2500.0 kg (5511.0 lbs) | 4195.0 kg (9248.0 lbs) | 6519.7 kg (14373.5 lbs) | 8405.2 kg (18530.3 lbs) |
| Kích thước đầu nối (mm) | 50 x 370 AF / 4-ø40 | 50 x 370 AF / 4-ø40 | 54 x 480 AF / 4-ø40 | 4-ø40 | 54 x 480 AF / 4-ø40 | 4-ø50 | 4-ø50 | 4-ø50 |
| Tiêu hao nhiên liệu [m³/phút (cfm)] | ||||||||
| 6.9 BAR / 100 PSI | 45.0 (1590) | 46.4 (1640) | 62.3 (2200) | 54.4 (1920) | 62.3 (2200) | 93.4 (3300) | 85.8 (3030) | 96.8 (3420) |
| 10.3 BAR / 150 PSI | 64.7 (2285) | 66.2 (2340) | 96.2 (3400) | 82.4 (2910) | 96.2 (3400) | 113.2 (4000) | 139.0 (4910) | 150.6 (5320) |
| 13.8 BAR / 200 PSI | 85.2 (3010) | 89.5 (3160) | 130.2 (4600) | 109.3 (3860) | 130.2 (4600) | 141.5 (5000) | 195.0 (6920) | 211.0 (7460) |
| Phụ kiện tùy chọn có sẵn | ||||||||
| Thân mũi khoan | N180 / SD18 / QL200 | N180 / SD18 | TG550 | N240 | TG550 | |||
